Назначение
Скрытая постановка орудий лова и подводного оборудования различного назначения. Предназначена для всесезонного многоразового использования в морских акваториях на длительный срок с управлением по гидроакустическому каналу связи.

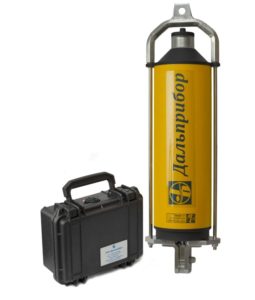

Состав оборудования

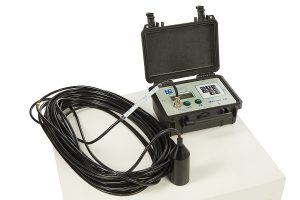

- Устройство управления (УУ), которое состоит из пульта гидроакустической командной системы (блока управления) и выносной гидроакустической антенны (ГА);

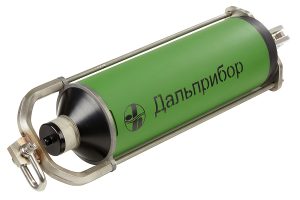

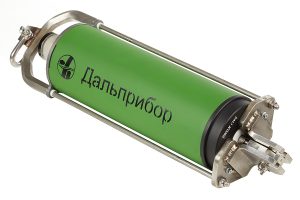

- Гидроакустический размыкатель (РА);
- Упаковка;
- Комплект эксплуатационной документации
Принцип работы
При обычной постановке оборудования на дно используется буй, который соединён с ним тросом и находится на поверхности воды для того, чтобы хозяин устройства мог его найти и извлечь на поверхность. Очевидный недостаток такой схемы в том, что любой, проплывающий мимо, может извлечь ваше дорогостоящее оборудование. Так же буй может быть оторван во время шторма или обледенения в зимний период. Потери в этом случае могут быть весьма существенные.
Отличие скрытой постановки в том, что буй на поверхности отсутствует. Он утоплен на глубине и поэтому его не видно с проходящих мимо судов, не страшен шторм и вмерзание в лёд. А значит устройство будет в сохранности.

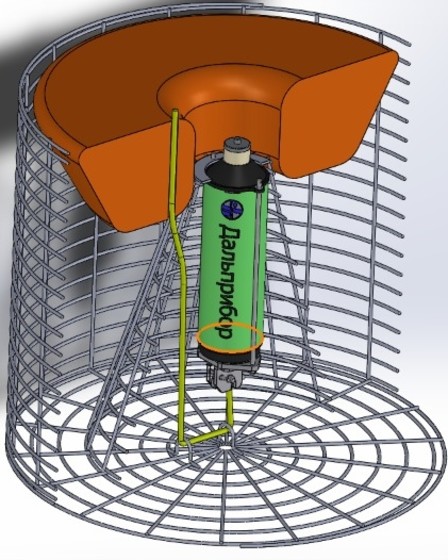

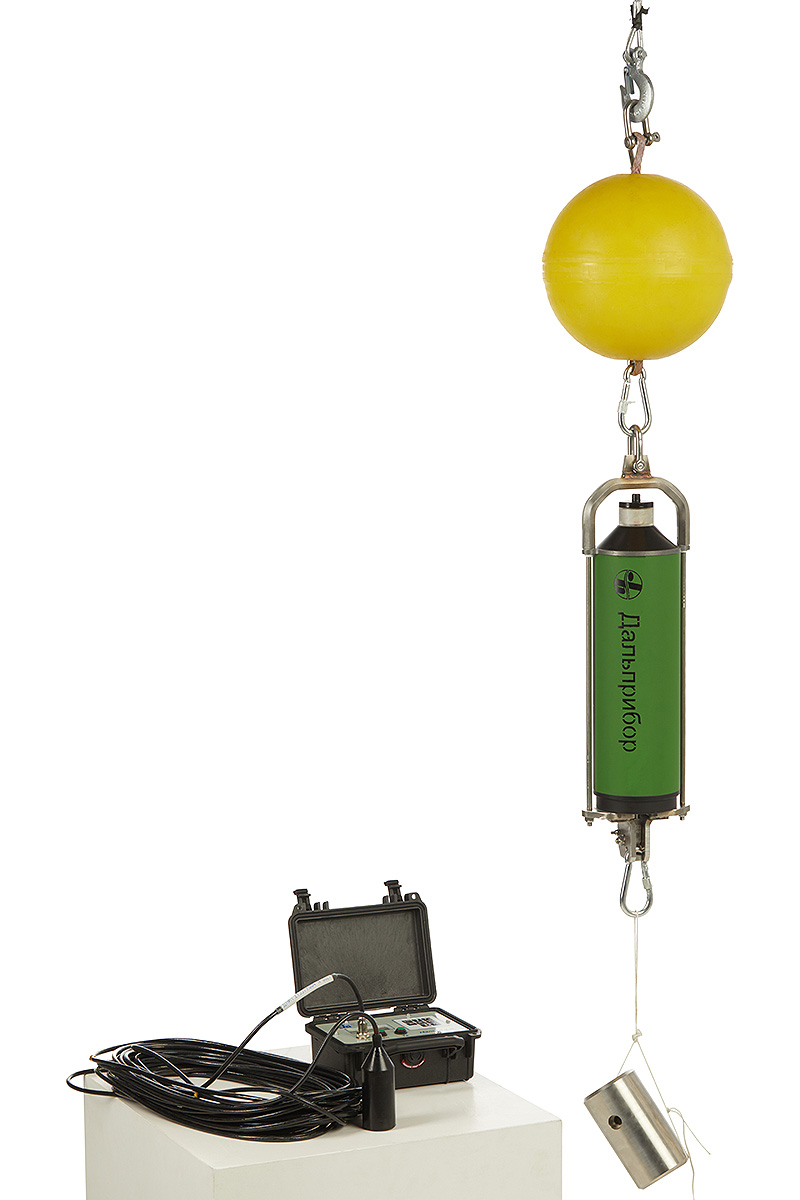

Схема скрытой постановки отличается от обычной тем, что снизу к оборудованию крепится гидроакустический размыкатель «Мальва», к которому через замок исполнительного механизма прикреплен якорный груз. Благодаря грузу РА вместе с буем утапливается под воду и находится там до тех пор, пока не получит команду от УУ на размыкание. Тогда РА отпускает груз и буй поднимает на поверхность устройство вместе с размыкателем.

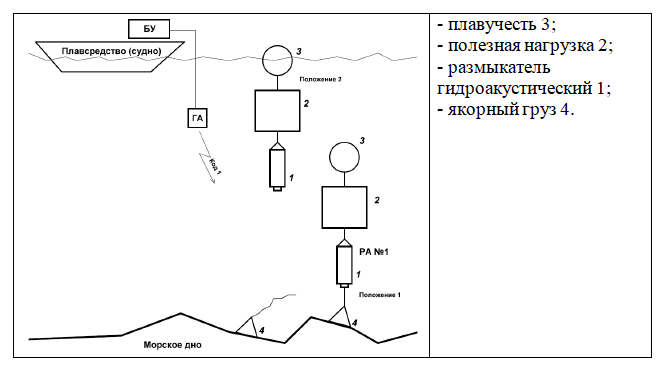

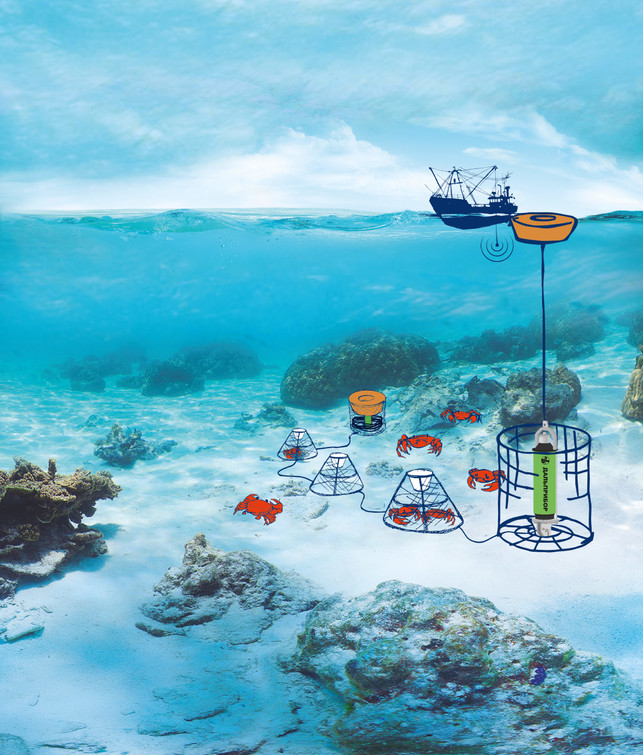

Рис. Схема постановки
Возможны и другие схемы использования РА в зависимости от вида и назначения погружаемого на дно оборудования. Например, если оборудование тяжёлое, то оно может быть расположено на дне, а за тем подниматься за трос, конец которого всплывёт при подаче команды на размыкание вместе с РА. Или «Мальва» может использоваться для плавного спуска под воду строительных конструкций. В этом случае вместо якорного груза к размыкателю крепится груз, который нужно оставить на дне.
Преимущества
- надёжная защита подводного оборудования от похищения;
- независимость от состояния поверхности моря (шторм, ледовая обстановка);
- отечественный производитель обеспечивает быстрое и надёжное обслуживание, настройку и ремонт, в случае необходимости;
- короткий срок поставки;
- цена ниже импортных аналогов;
- продолжительность автономной работы не менее 12 месяцев;
- небольшие массогабаритные характеристики для устройства, работающего на глубине до 500 м.
Функции устройства управления
Устройство управления системой скрытой постановки подводного оборудования (ССППО) «Мальва» используется для осуществления связи с размыкателями, получения от них данных о техническом состоянии и положении относительно УУ и собственно управлением ими. Устройство может управлять до 16000 отдельных размыкателей. Для этого оператор должен знать код каждого из своих РА. В работе устройство управления использует следующие команды:
- Закрыть замок. Используется при подготовке системы к постановке на дно.
- Запрос состояния – для получения от РА информации о наклонной дальности до него и о напряжении батарей;
- Запрос всплытия – для открытия замка РА и освобождения его от якорного груза.
Характеристики
| Наименование характеристики | Значение |
|---|---|
| Рабочая глубина постановки | ≤ 500 м |
| Нагрузочная способность РА (в воде) | ≤ 250 кгс |
| Статическая нагрузка на замок РА (в воздухе) | ≤ 500 |
| Дальность действия гидроакустического канала связи между ГА и РА на глубине постановки 20 – 50 метров на глубине постановки 51 – 500 метров |
≤ 500 м ≤ 1000 м |
| Время автономной работы под водой | ≥ 366 сут |
| Допустимое количество управляемых РА | ≤ 16000 шт |
| Рабочая температура окружающей среды РА | от -4° до 35° |
| Масса РА | ≤ 10 кг |
| Вес РА в воде | ≤ 5 кгс |
| Масса УУ | ≤ 3 кг |
Режимы работы ССППО «Мальва»
- постановка на дно
- автономная работа
- подъём подводного оборудования
